Sprężyna naciskowa – ściskana w czasie pracy

Producent sprężyn poleca ich najbardziej popularny typ (obok sprężyn naciągowych). Mają szeroki zakres zastosowań i możemy je znaleźć w wielu gałęziach przemysłu. Sprężyny naciskowe wykonujemy we wszystkich wymiarach oraz różnych kształtach (stożka, beczki).

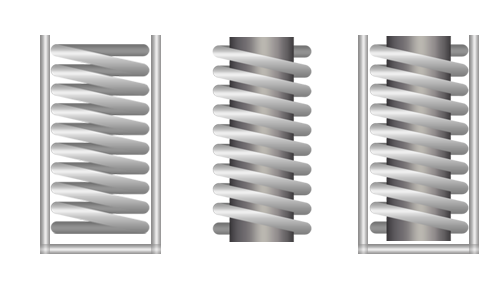

Jeżeli sprężyny naciskowe pracują w otworze podajemy średnicę zewnętrzną sprężyny (Dz), przewidując odpowiedni luz, ponieważ pod obciążeniem średnica sprężyny minimalnie się zwiększa. Jednak średnica ta nie może być większa od otworu do którego wchodzi sprężyna.

Dla sprężyny pracującej na sworzniu ważniejsze będzie podanie średnicy wewnętrznej (Dw), jednak nie mniejszej niż sworzeń, na którym pracuje. W przypadku, gdy sprężyna pracuje na sworzniu i wchodzi do otworu najlepiej podać średnicę podziałową (Dp).

Zarówno sprężyna naciągowa jak i naciskowa to ten sam najwyższy poziom wykonania.

d = średnica drutu [mm]

Dz = średnica zewnętrzna [mm]

Dw = średnica wewnętrzna [mm]

Dp = średnica podziałowa [mm]

Lo = długość sprężyny nieobciążonej [mm]

z = ilość zwojów całkowitych

s = skok sprężyny [mm]

Dodatkowo można podać:

zc = ilość zwojów czynnych

Lc = (blok) długość maksymalna sprężyny po zblokowaniu [mm]

Zakończenia sprężyn:

• zwoje dogięte szlifowane lub nieszlifowane
• zwoje niedogięte szlifowane lub nieszlifowane
